使用范围:
YT28型气腿式凿岩机最适于在中硬或坚硬（f=8~18）演示上钻凿水平或倾斜方向炮孔，也可垂直向上钻凿顶板上的锚杆孔，是矿山，铁路，交通，水利建设等石方工程中的重要机具；
本机可与FT160BC或FT160BD型气腿及有透明壳体的FY200B型注油器配套使用，也可装在钻车或钻架上使用。
结构特点:
操作机构机重，启动灵活，气水联动，使用方便，维修建议；
噪声低，振动小，节能高效，零件寿命长，通用率高，可靠性好；
尤以效率高，吹洗炮孔功能强，转钎力矩大而优于同类产品。
技术规格：
气压: 0.63MPa
|
机重（kg） |
26 |
|
长×宽×高 （mm） |
661×247×195 |
|
凿岩耗气量* （l/s） |
≤81 |
|
气管内径 （mm） |
25 |
|
水管内径 （mm） |
13 |
|
凿岩频率* （Hz） |
≥37 |
|
钻孔直径 （mm） |
34~42 |
|
钻孔深度 （m） |
5 |
|
钎尾 (hex. xL) （mm） |
22×108±1 |
FY200B型注油器技术规格：
|
储油量 （ ml） |
200 |
|
重 量（ kg） |
1.02 |
气腿技术规格：
|
气腿型号 |
FT160BC |
FT160BD |
|
重量 （kg） |
16.9 |
1.4.4 |
|
气腿长度 （mm） |
1800 |
1400 |
|
推进行程 （mm） |
1365 |
965 |

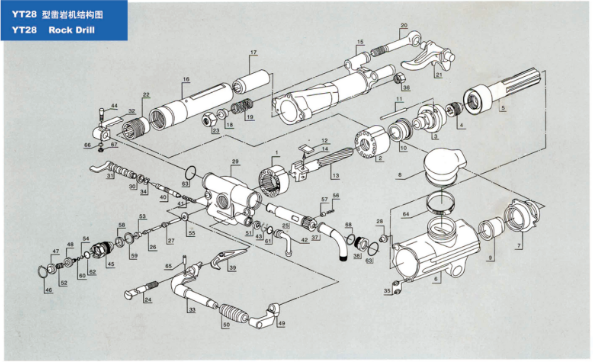

YT28 型凿岩机零件明细表：
|
10 |
YT24-1.04 |
阀 |
1 |
44 |
YT24-3.22 |
紧固销 |
1 |
|
11 |
YT24-1.06 |
定位销 |
1 |
45 |
YT24-3.23 |
注水阀体 |
1 |
|
12 |
YT24-1.07 |
棘轮爪 |
1 |
46 |
YT24-3.24 |
钢丝卡环 |
1 |
|
13 |
YT24-1.09 |
螺旋棒 |
1 |
47 |
YT24-3.25a |
黄盖 |
1 |
|
14 |
YT24-1.15 |
塔形弹簧 |
1 |
48 |
YT24-3.26 |
注水阀 |
1 |
|
15 |
YT28-2.01b |
机头 |
1 |
49 |
YT24-3.28 |
右把 |
1 |
|
16 |
YT28-2.02a |
转动套 |
1 |
50 |
YT24-3.29 |
胶把 |
1 |
|
17 |
YT24-2.03* |
钎尾套 |
1 |
51 |
YT24-3.30 |
密封圈 |
1 |
|
18 |
YT28-2.12 |
弹簧垫 |
2 |
52 |
YT25-3.06 |
弹簧 |
1 |
|
19 |
YT28-2.05 |
钎卡弹簧 |
2 |
53 |
YT25-3.09 |
水针套 |
1 |
|
20 |
YT24-2.06 |
钎卡螺栓 |
2 |
54 |
YT25-3.13 |
胶 垫 |
1 |
|
21 |
YT24-2.07a* |
钎卡 |
1 |
55 |
YT25-3.14 |
气针垫 |
1 |
|
22 |
YT28-2.09 |
花键母 |
1 |
56 |
YT25-3.20 |
弹簧 |
1 |
|
23 |
GB889 |
1型非金属嵌件六角紧螺母 |
2 |
57 |
YT25-3.21 |
定位销 |
1 |
|
24 |
YT28-3.02 |
长螺杆 |
2 |
58 |
YT25-3.24 |
环形密封圈 |
1 |
|
25 |
YT28-3.03a |
操纵阀 |
1 |
59 |
YT25-3.35 |
垫 |
1 |
|
26 |
YT28-3.04 |
水针 |
1 |
60 |
8×1.9橡胶I-1 |
O型密封圈 |
1 |
|
27 |
YT28-3.05 |
气针 |
1 |
61 |
22×2.4橡胶I-1 |
O型密封圈 |
1 |
|
28 |
YT-28-3.07 |
太密封套 |
1 |
62 |
25×2.4橡胶I-1 |
O型密封圈 |
1 |
|
29 |
YT28(T)-3.08 |
柄体 |
1 |
63 |
36×3.5橡胶I-1 |
O型密封圈 |
2 |
|
30 |
YT28-3.13 |
涨套 |
2 |
64 |
d100 |
喉 箍 |
1 |
|
31 |
YT28-3.14 |
调压阀 |
1 |
65 |
GB879 8×24 |
弹性圆柱销 |
1 |
|
32 |
YT28-3.21 |
操纵把 |
1 |
66 |
GB93 10 |
标准型弹簧垫圈 |
1 |
|
33 |
YT28-3.27 |
左把 |
1 |
67 |
GB61/2 |
六角薄螺母 |
1 |
|
34 |
YT24-3.01 |
弹性环 |
1 |
68 |
YT24(T)-3.13 |
垫 |
1 |
|
序号 |
零件号 |
零件名称 |
单台 |
序号 |
零件号 |
零件名称D |
单台数量 |
|
1 |
YT28-1.02 |
棘轮 |
1 |
35 |
YT24-3.06 |
小蜜蜂套 |
2 |
|
2 |
YT28-1.03 |
阀柜 |
1 |
36 |
YT24-3.09 |
长螺杆螺母 |
2 |
|
3 |
YT28-1.05 |
阀盖 |
1 |
37 |
YT24(T)-3.11b |
气管弯头 |
1 |
|
4 |
YT28-1.08 |
螺旋母 |
1 |
38 |
YT24(T)-3.12 |
气管螺母 |
1 |
|
5 |
YT28-1.10 |
活塞 |
1 |
39 |
YT24-3.12 |
扳机 |
1 |
|
6 |
YT28-1.11a |
缸体 |
1 |
40 |
YT24-3.15 |
换向阀 |
1 |
|
7 |
YT28-1.12a |
导向环 |
1 |
41 |
YT24-3.16 |
弹簧 |
1 |
|
8 |
YT28-1.13 |
消声罩 |
1 |
42 |
YT24-3.18 |
水管弯头 |
1 |
|
9 |
YT28-1.14 |
衬套 |
1 |
43 |
YT24-3.19 |
钢丝卡环 |
1 |

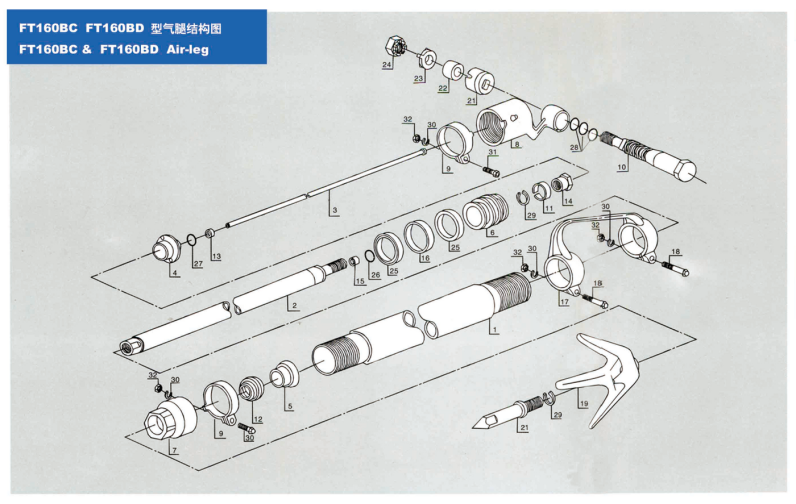

FT160BC FT160BD 型气腿零件明细表
|
序号 |
零件号 |
零件名称 |
单台 |
序号 |
零件号 |
零件名称 |
单台 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1 |
FT160BD-1* |
外 管 |
1 |
17 |
FT160BC-24 |
提 把 |
1 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2 |
FT160BD-3* |
伸缩管焊接件 |
1 |
18 |
M10×65 |
小六角头螺栓 |
2 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
3 |
FT160BD-14* |
气 管 |
1 |
19 |
FT140B-9 |
顶叉焊接件 |
1 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
4 |
FT160BC-2 |
架体垫 |
1 |
20 |
FT140B-10 |
顶 尖 |
1 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
5 |
FT160BC-4 |
导向套 |
1 |
21 |
FT160BC-25 |
防松套 |
1 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
6 |
FT160BC-6 |
活 塞 |
1 |
22 |
FT140B-26 |
弹性胶垫 |
1 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
7 |
FT160BC-8a |
下管座 |
1 |
23 |
FT140B-27 |
止退垫 |
1 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
8 |
FT160BC-11b |
架 体 |
1 |
24 |
FT140B-29 |
销紧螺母 |
1 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
9 |
FT160BC12 |
销紧圈 |
2 |
25 |
D65-聚氨酯-2 |
YX形密封圈 |
2 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
10 |
FT160BC-13 |
横 臂 |
1 |
26 |
26×2.4橡胶I-1 |
O型密封圈 |
1 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
11 |
FT160BC-17 |
弹性圈 |
1 |
27 |
28×3.1橡胶I-1 |
O型密封圈 |
1 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
12 |
FT140B-18b |
防尘密封套 |
1 |
28 |
32×3.1橡胶I-1 |
O型密封圈 |
3 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
13 |
FT160BC-22 |
气管胶垫 |
1 |
29 |
GB93 22 |
标准型弹簧垫圈 |
2 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
14 |
FT160BC-23 |
销紧螺母 |
1 |
30 |
GB93 10 |
标准型弹簧垫圈 |
4 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
15 |
FT160BC-30 |
密封套 |
1 |
31 |
M10×40 |
小六角头螺栓 |
2 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
16 |
FT160BC-21 |
支承环 |
1 |
32 |
GB6172 |
六角薄螺母 |
4 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
注：*为长气腿件，**为短气腿件
FY200B 型注油器零件明细表：
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
